Wie geht man vor beim Zeichnen von Diagrammen?

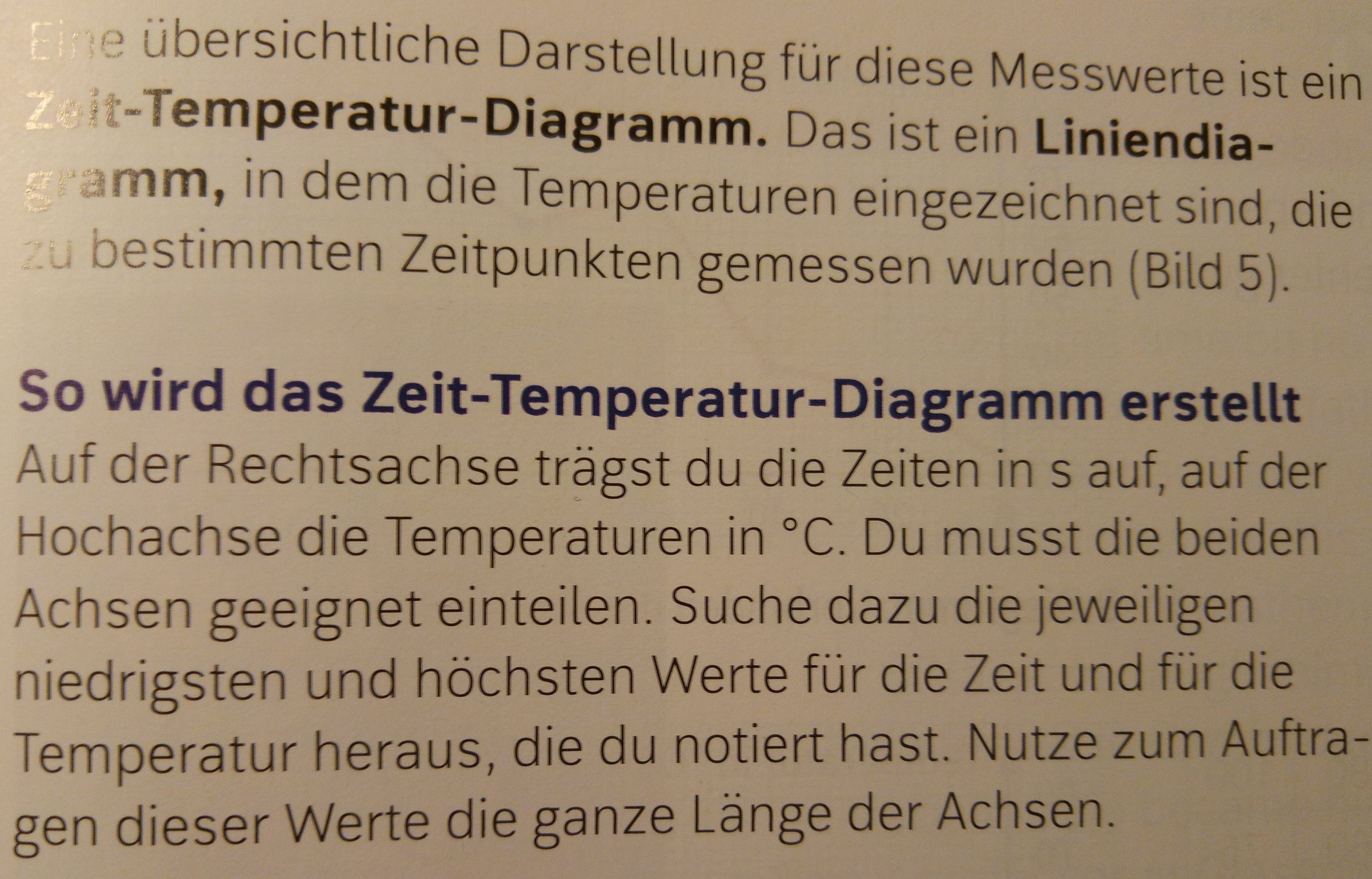

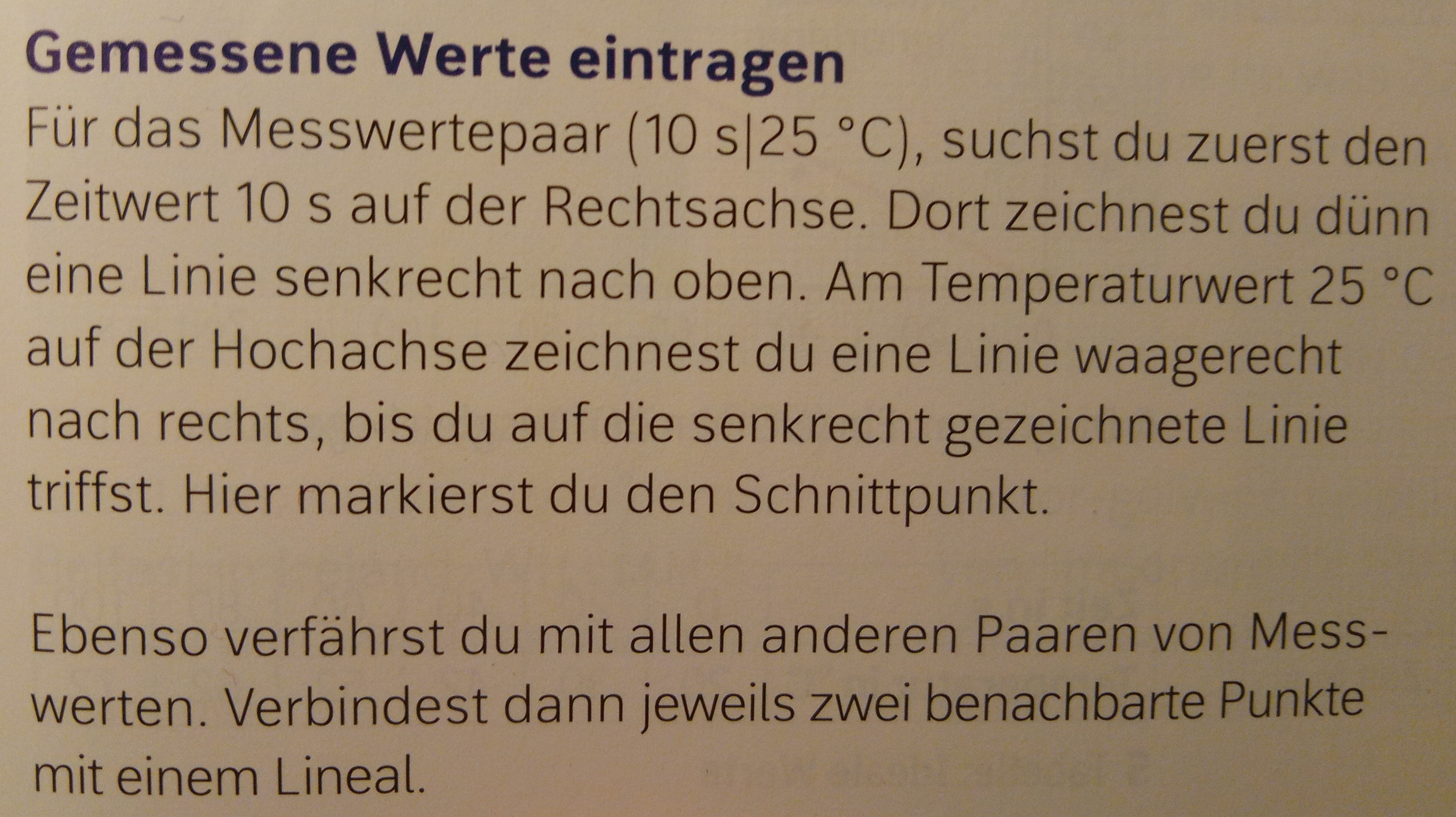

Erklärtexte aus dem Unterricht

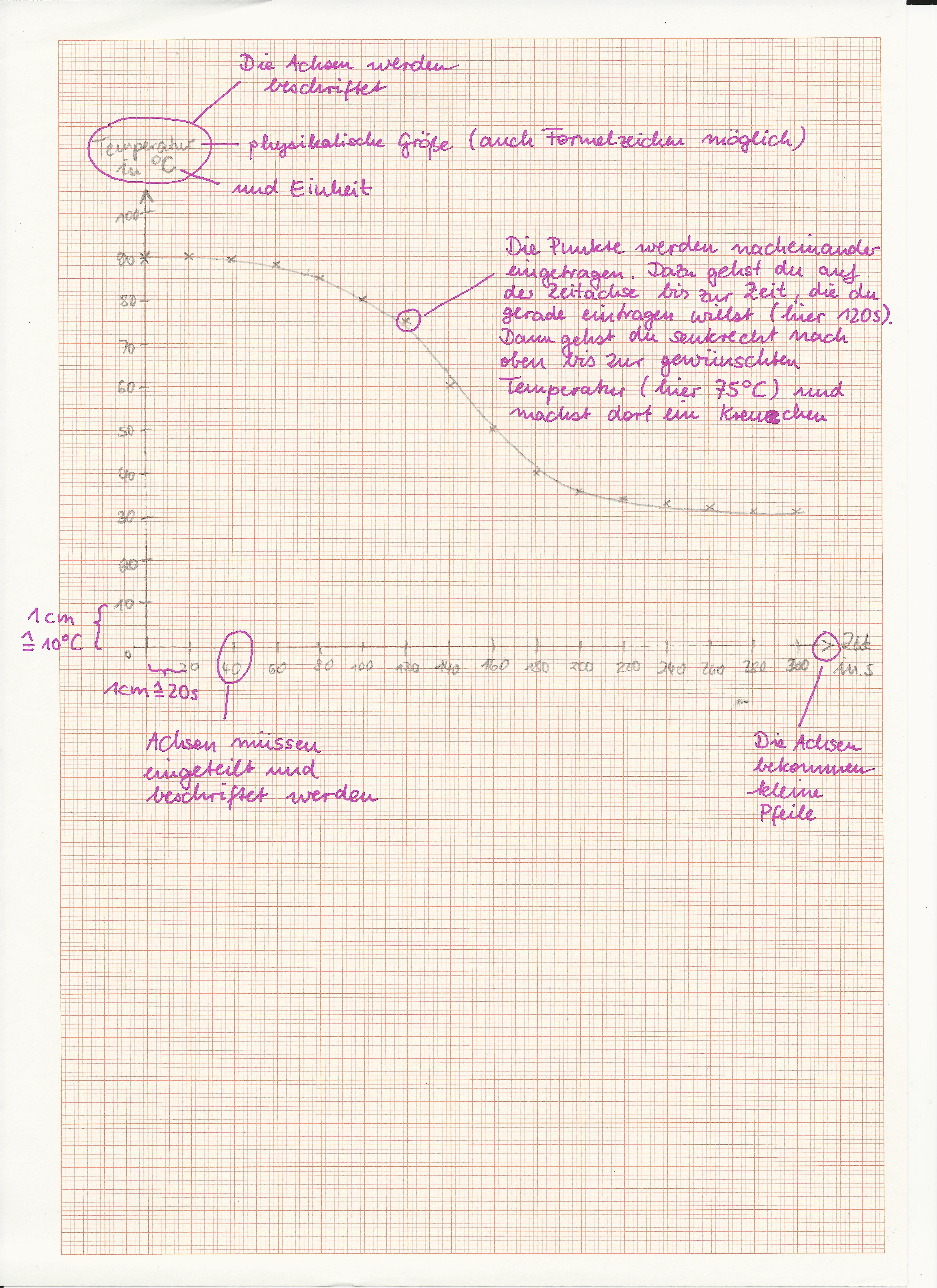

Beispiel mit Erklärungen
Hinweis: Nur Bleistift und Lineal benutzen!

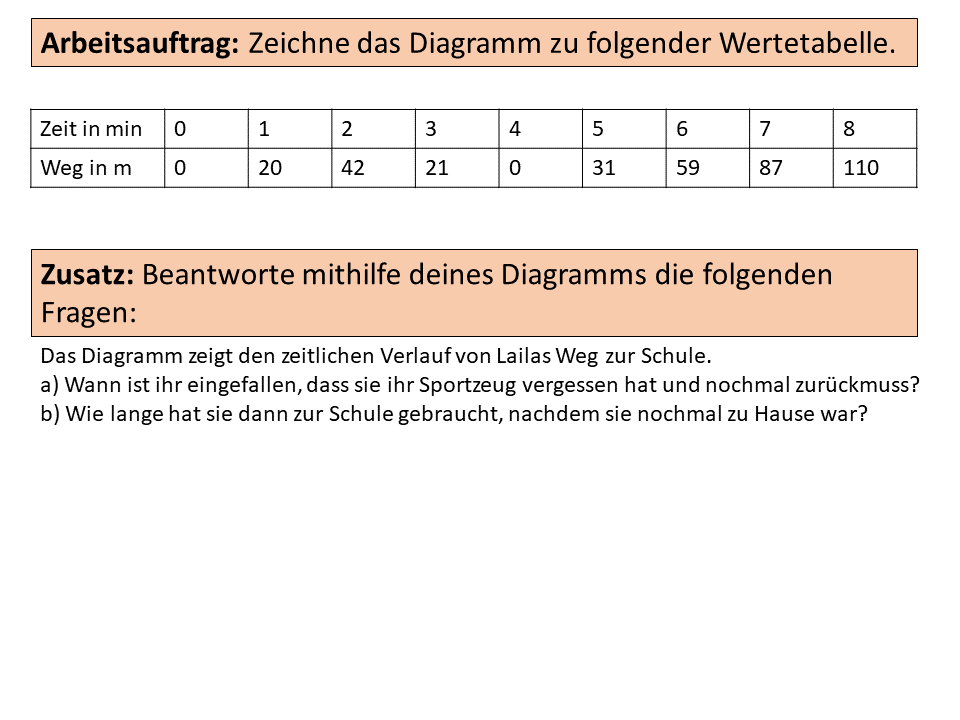

Übung
Am besten lernt man es, in dem man es selbst macht.

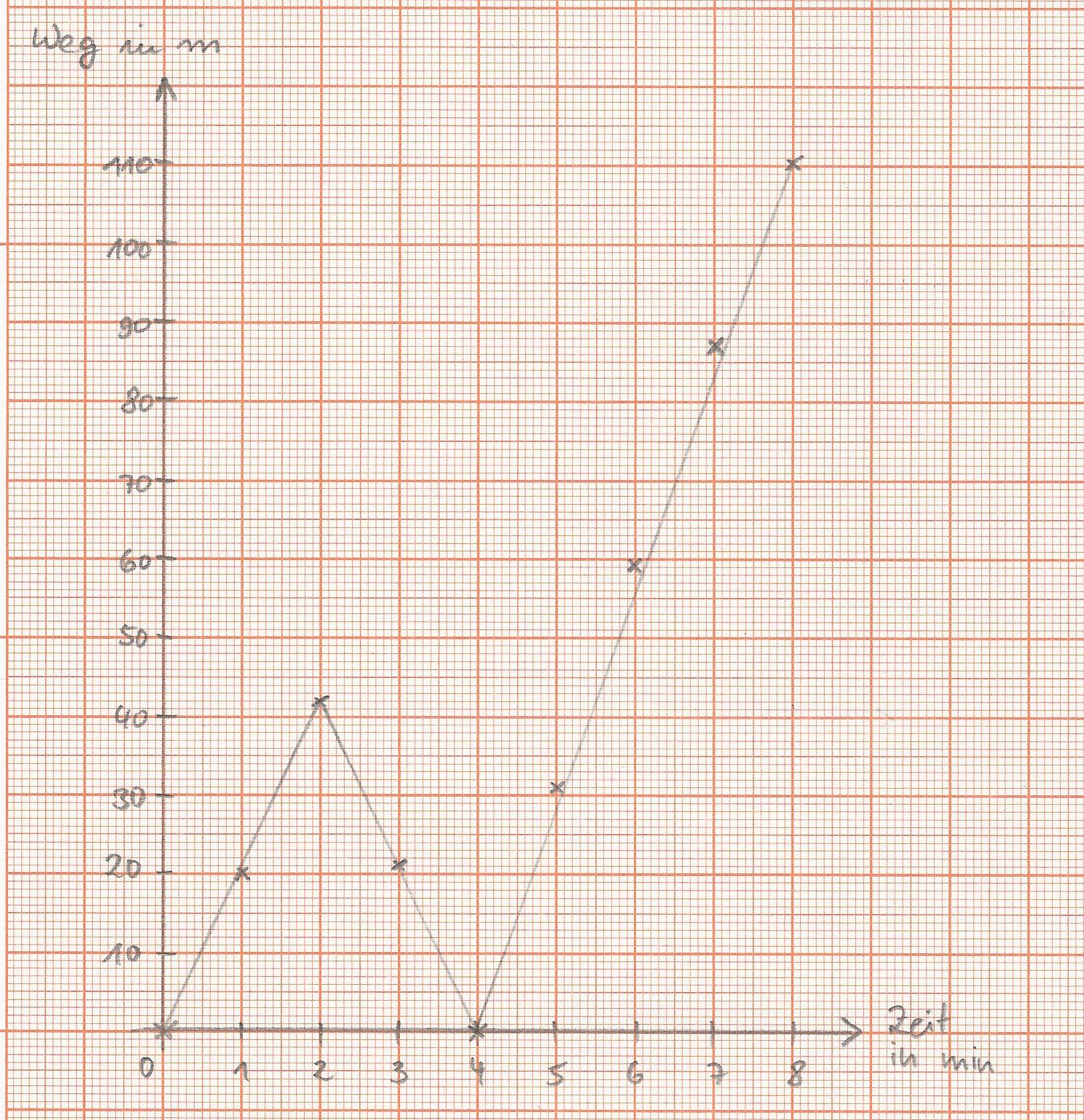

Vergleiche deine Lösung:
Klicke hier
Checkliste:
- Nur Bleistift benutzt?
- Auf der Rechtsachse liegt die Zeit, auf der Hochachse liegt der Weg?
- Achsen mit Lineal gezeichnet?
- Achsen haben Pfeil am Ende?
- Achsen sind beschriftet mit physikalischer Größe UND Einheit?
- Achsen sind gleichmäßig eingeteilt?
- Auch die "0" ist auf der Achse zu sehen?
- Bei der Einteilung stehen nur Zahlen, keine Einheiten?
- Die Messwerte sind mit kleinen Kreuzen richtig eingetragen?
- Die Messwerte wurden am Ende verbunden?
